Tutorijal za instalaciju Carplay-a na Audi A4 B9

Tutorijal za instalaciju Carplay-a na Audi A4 B9

Tutorijal za instalaciju Carplay-a na Audi A4 B9

Ovde ćemo na slikama videti kako instalirati Apple Carplay na A4 B9, baš kao i S4 ili RS4, važno je da je B9.

Potreban materijal: čegrtaljka sa utičnicom veličine 8.

Vreme ugradnje: 30-40 minuta, instalacija je vrlo jednostavna.

Inventar: Carplay modul i spajanje žice
To uključuje modul, wifi antenu, 2 LVDS (video) kabla, kabal za napajanje, zvučni kabal i USB kabal (nemojte ga priključivati ako koristite bežični uređaj).



KORAK 1 : RASTAVLJANJE KUTIJE ZA RUKAVICE

Prvo otvorite kutiju za rukavice.

Uklonite plastiku sa suvozačeve strane.

Uklonite šraf (veličina utičnice 8)

Uklonite 6 šrafova.

Zatim 2 odozdo. Kutija za rukavice više nije pričvršćena.

Sad ga možete lagano ukloniti.

2 šrafa drže stub, po jedan sa svake strane.

Pažljivo uklonite stanicu.



KORAK 2 : POVEZIVANJE

Isključite veliki konektor za napajanje (koji se zove Quad Lock) i video priključak sive boje.

Povežite video kablove koji se nalaze u kompletu na ovaj način.

Sada povežite by-pass sa originalnom stanicom.

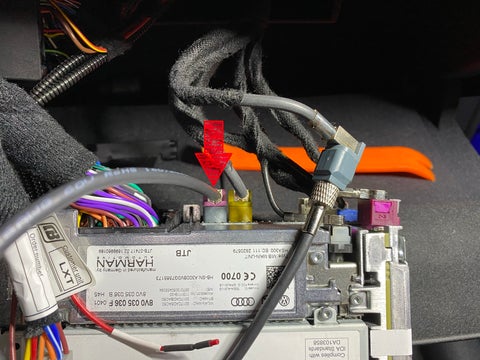

Siva video utičnica (LVDS) navigacije koja se ubacuje u LVDS_OUT kabal.

Roze utikač iz kompleta (LVDS ON) treba da se poveže ovde.



KORAK 3 : UŽIVAJTE

Zatim možete birati između Apple Carplay, Android Auto, Mirror Link ili originalnog Audi mmi ekrana. Izabrali smo Apple Carplay dugim pritiskom (2-3 sekunde) na dugme BACK.

Link od modula : OVDE
