Tutorijal instalacije Carplay za Maserati GranTurismo

Ovde ćemo na slikama videti kako instalirati Apple Carplay na Maserati GranTurismo

Potreban materijal: šrafciger T20 torx i Philips

Vreme ugradnje: 2-3 sata

Inventar: 1 Carplay modul + model za video upravljanje i ožičenje
Dakle, postoje 2 modula, Wifi antena, 2 LVDS kabla (video), kabal za napajanje, pomoćni kabla, HDMI kabal, ekran osetljiv na dodir i USB kabal (nema potrebe da ga priključite ako koristite uređaj bežično) .



KORAK 1 : RASTAVLJANJE NAVIGACIJE

Provo ubacite igle da bi ste izvukli navigaciju.

Uklonite navigaciju.

Isključite konektore i ostavite ih sa strane.



KORAK 2 : UKLANJANJE EKRANA

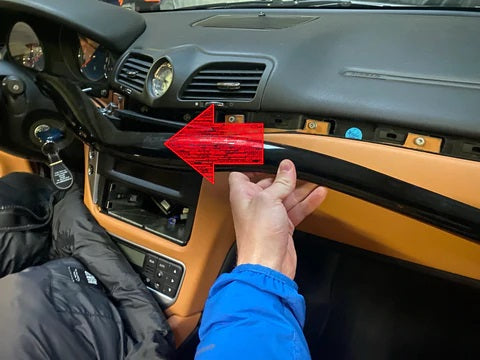

Uklonite traku kontrolne table.

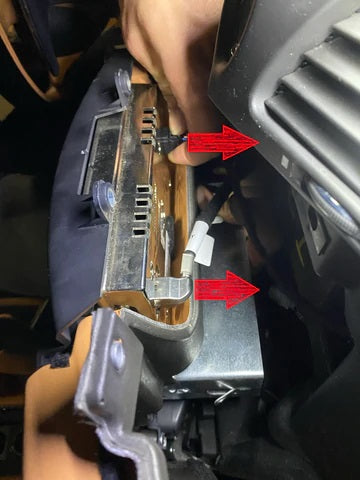

Uklonite šrafove iznad ekrana.

I one sa strane.

Obratite pažnju na 2 šrafa skrivena ispod ekrana.

Uklonite šrafove iz kutije za rukavice.

Sada povucite.

Povucite u stranu.

Skinite poklopac ispod držača za čaše.

2 šrafa su tamo, uklonite ih.

Šraf na desnoj strani.

I šraf sa leve strane.

I konačno povucite ploču na gore.

Pojavljuju se 2 šrafa.

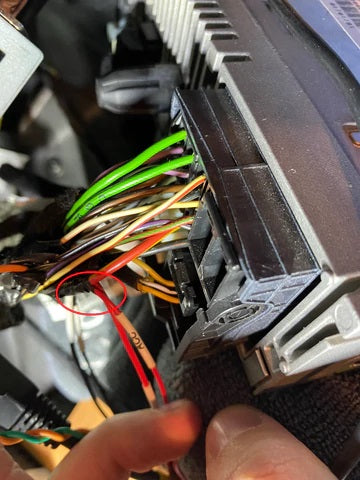

Na kraju uklonite 2 utičnice iza ekrana. Video utičnica (LVDS) i utičnica za napajanje ekrana.

Sada možete ukloniti sklop.



KORAK 3 : POVEZIVANJE

Postavite sklop na ravnoj površini kako bi ste mogli da radite sa lakoćom.

Evo ekrana osetljivog na dodir koga treba staviti ispred ekrana.

Povežite utičnice na sledeći način.

Ne zaboravite da spojite utičnicu za napajanje kao i 2 kabla CAN + i CAN - (prikazano je u korisničkom priručniku).

Carplay kutija mora biti povezana na ovaj način

a na zadnjoj strani HDMI kabal.

Ponovo sastavite sklop i testirajte ga.



KORAK 4 : TEST

Pritisnite dugme za glas na volanu ili dugo pritisnite direktno na ekran koji je sada osetljiv na dodir.

Prikazaće se meni, izaberite šta želite da koristite: Apple Carplay, Android Auto ili Mirror Screen.

Izabrali smo Apple Carplay koji će se pokrenuti podrazumevano (bez prethodnog menija), da bismo izabrali Android Auto na primer ili čak Mirror Link.
